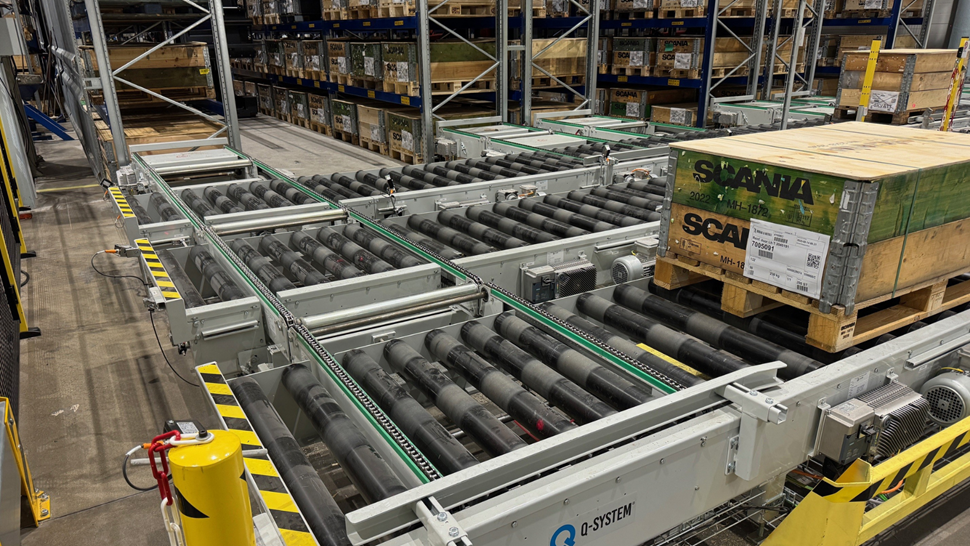

Vinkeloverføringer til effektiv transport mellem parallelle transportlinjer
Q-System leverer vinkeloverføringer til kontrolleret overførsel af paller, produkter og enhedslaster mellem parallelle transportlinjer. Løsningen anvendes, hvor gods skal flyte sideværts i 90° eller 180° uden manuel håndtering og som en integreret del af det samlede conveyorsystem.
Kompakt og effektiv overførsel mellem transportlinjer
Vinkeloverføringer anvendes i conveyorsystemer, hvor produkter eller paller skal flyttes sideværts mellem parallelle transportlinjer. I stedet for at etablere lange transportvejen eller mere komplekse layouts gør en vinkeloverføring det muligt at overføre lasten hurtigt og kontrolleret mellem to eller flere linjer inden for et konpakt område.
Løsningen er særligt relevant i anlæg hvor:
- Paller produkter skal flyttes mellem parallelle transportlinjer
- Materialeflowet skal fordeles mellem flere transportveje
- Pladsudnyttelse er vigtig
- Layoutet kræver 90° eller 180° overførsel
- Man ønsker automatisk overførsel uden manuel håndtering
Vinkeloverføringer anvendes ofte i pallehåndteringssystemer, produktionsanlæg og interne transportsystemer, hvor effektiv routing og stabil transport er afgørende.
Skab fleksibelt flow mellem flere transportveje
Vinkeloverføringer gør det muligt at flytte gods på tværs af transportlinjer som en integreret del af det samlede materialeflow.
Det giver blandt andet mulighed for:
- Fordeling af produkter mellem flere linjer
- Returflow i 180° løsninger
- Kompakte layouts med kort overføringsafstand
- Effektiv routing mellem procesområder
- Automatisk håndtering uden manuel indgriben
Løsningen anvendes ofte i systemer, hvor produkter eller paller dirigeres mellem forskellige transportveje på en hurtig og driftssikker måde.

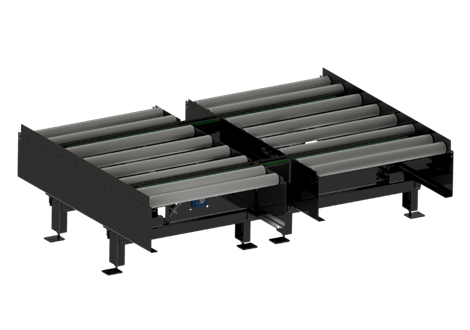

Single og double vinkeloverføringer
Vinkeloverføringer kan opbygges som både single og double løsninger afhængigt af den ønskede transportfunktion.
En single vinkeloverføring overfører lasten én vej mellem to parallelle transportlinjer. En double vinkeloverføring gør det muligt at transportere produkter eller paller i begge retninger, så lasten både kan overføres til en parallel linje og returneres igen ved behov.
Det er særligt relevant i anlæg hvor:
- Produkter skal kunne sendes frem og tilbage mellem to linjer
- Bufferfunktioner kræver transport i begge retninger
- Materialeflowet varierer afhængigt af driftssituationen
- Der ønskes større fleksibilitet i routing og proceslogik
Valget mellem single og double løsninger afhænger derfor ikke kun af kapacitet, men i høj grad af hvordan materialeflowet skal fungere i praksis.
Tilpasset den konkrete transportopgave
Q-System udvikler vinkeloverføringer ud fra den konkrete transportopgave og det omkringliggende conveyorsystem.
Løsningerne dimensioneres blandt andet ud fra:
- Palle- og produktdimensioner
- Belastning og understøttelseskrav
- 90° eller 180° overførsel
- Rullebredde og transportlinjernes opbygning
- Hastighed g cyklustid
- Integration med styring og sikkerhedssystemer
Det sikrer en løsning, der passer præcist til materialeflowet og den ønskede routing i anlægget.
Sådan fungere en vinkeloverføring

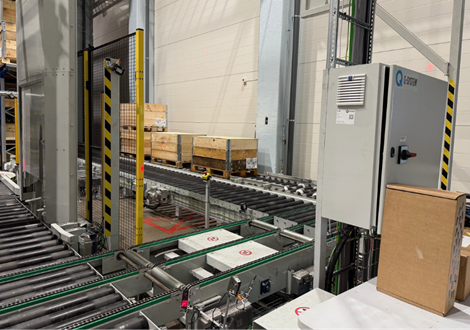

En vinkeloverføring anvendes typisk sammen med rullebaner, hvor produkter eller paller transporteres frem til den ønskede overføringsposition. Når lasten er korrekt positioneret, hæves vinkeloverføringen ved hjælp af pneumatisk, så produktet løftes fri af rullerne. Herefter transporteres lasten sideværts til den parallelle transportlinje, hvorefter den sænkes ned igen og transporteres videre i systemet. Denne løsning gør det muligt at overføre produkter og paller hurtigt og kontrolleret mellem parallelle linjer uden manuel håndtering. Selve vinkeloverføringsfunktionen er normalt integreret i en rullebane, men den kan indgå i større interne transportsystemer, hvor den kombineres med blandt andet:
- Kædebaner
- Båndtransportører
- Tranfervogne
- Hejs
- Drejebord
Det giver stor fleksibilitet i systemdesignet og gør det muligt at skabe kompakte og effektive materialeflow, hvor produkter dirigeres automatisk mellem forskellige procesområder.
FAQ
Hvornår giver en vinkeloverføring mening?
Vinkeloverføringer anvendes typisk, når produker eller paller skal flyttes sideværts mellem parallelle transportlinjer uden manuel håndtering. Løsning er særligt relevant i kompakte layouts, hvor stabilt og effektivt materialeflow er vigtigt.
Hvordan fungerer en vinkeloverføring?
Produkter eller paller transporteres frem på en rullebane, indtil de når den ønskede overføringsposition. Herefter hæves vinkeloverføringen pneumatisk, så lasten løftes fri af rullerne og transporteres sideværts til den parallelle transportlinje, hvor den sænkes ned og transporteres videre.
Hvad er forskellen på en vinkeloverføring og en transfervogn?
En vinkeloverføring anvendes til korte sideværts overførsler mellem nærliggende transportlinjer. En transfervogn kører på skinner og bruges typisk til transport pver længere afstande mellem flere positioner i anlægget.
Kan vinkeloverføringer håndtere tunge paller?
Ja, vores vinkeloverføringer dimensioneres til industrielle belastninger og anvendes ofte til EUR-paller, industripaller og andre tunge enhedslaster. Løsningen tilpasses den konkrete belastning, palletype og transportopgave. Løsningen tilpasses den konkrete belastning, palletype og transportopgave. En vinkeloverføring fra Q-System kan håndtere belastninger på op til 1.500 kg per meter - i særlige tilfælde kan den godt kører med tungere belastninger.
Hvornår vælges double kæder frem for single i en vinkeloverføring?
Valget mellem single og double kæder afhænger primært af produktets størrelse, vægt og krav til stabilitet under overføring.
Single kæder anvendes typisk til lettere produkter og mindre paller hvor én kæderække giver tilstrækkelig understøttelse.
Double kæder vælges ofte til tungere eller større laster, vor der er behov for bedre vægtfordeling og mere stabil transport gennem vinkeloverføring. Double kæder er også relevante, når lasten har begrænet understøttelse i bunden, eller når der stilles høje krav til driftssikkerhed og præcis håndtering.
